ما نیاز به اصلاح برخی از مفهوم قبل از بیان.
1. موقعیت مکانی پایین تر، مکان پایین تر به این معناست که رایانه مجهز به کارت مارک و منبع لیزری است.
2. موقعیت بالا، موقعیت بالایی رایانه ای که محتویات مارک را ارسال می کند، و نیاز به نصب نسبی نرم افزار انتقال اطلاعات دارد. به عنوان مثال، comport باید در موقعیت بالایی پورت سریال نصب شود و تستر TCP (در پوشه های JCZ موجود) باید در موقعیت بالایی پورت شبکه نصب شود.
A. ارتباط پورت سریال
1. موقعیت بالا و موقعیت پایین را با سیم سریال وصل کنید.
2. باز کردن "comport" در موقعیت بالا، در مرحله اول، روی "پورت سریال باز" کلیک کنید، در مرحله دوم، روی "پیکربندی پورت سریال" کلیک کنید، مانند تصویر 1.
تصویر 1
در این زمان پیکربندی پورت سریال باز بود، مانند تصویر 2.
تصویر 2
3. تنظیم پارامتر پورت سریال، مانند تصویر 3.
تصویر 3
4. رسم متن پورت سریال در موقعیت پایین تر. بر روی متن کلیک کنید، متن متغیر را فعال کنید، روی «افزودن» کلیک کنید سپس ارتباط پورت سریال را انتخاب کنید، مانند تصویر 4 را ببینید.
تصویر 4
5. تغییر پارامتر نسبی در موقعیت پایین با توجه به پیکربندی پورت سریال بالا، مانند تصویر 5.
BaudRate، DataBits، StopBits و Parity باید دقیقا سازگار باشد. و پورت را با شماره پورت سیم داده شده انتخاب کنید.
این می تواند تنها زمانی ارتباط برقرار کند که موقعیت بالایی و موقعیت پایین سازگار باشد. نرم افزار مارک از ارتباطات کدگذاری ASC2 استفاده خواهد کرد مگر اینکه UNICODE را انتخاب کنید. اگر UNICODE را انتخاب کنید، آن را از UNICODE استفاده خواهد کرد.
Command: شما می توانید اطلاعات داده درخواست را به موقعیت بالایی از موقعیت پایین تر ویرایش کنید.
تصویر 5
تغییر دستور، روی "OK" کلیک کنید. این متن فرمان را نمایش می دهد. مانند تصویر 6.
تصویر 6
6. روی "علامت" کلیک کنید، آن را در موقعیت پایین تر مانند زیر تصویر 7 نمایش می دهد.
این علامت بدین معناست: موقعیت پایین ارسال داده ها به موقعیت بالایی از طریق پورت سریال است
این علامت بدین معنی است: ارتباط برقرار شده، موقعیت بالایی منتظر ارائه اطلاعات مارکدار است
7. پس از موقعیت پایین ارسال اطلاعات، موقعیت بالایی داده ها را دریافت می کند. در این زمان، محتوای مارک را در قسمت بالا وارد کنید، "وارد" را فشار دهید، سپس روی "ارسال اطلاعات" کلیک کنید.
توجه: پس از محتوای مارک ورودی، باید آن را با فشار «ورود» از صفحه کلید به پایان برساند.
تصویر 8
8. در این زمان، موقعیت پایین تر محتوای ارسال شده توسط موقعیت بالایی را نشان می دهد و فوری ناپدید می شود و سپس به عنوان فرمان نمایش داده می شود.
تصویر 9
گام های 2، 3، 7 برای مرحله بالایی و مرحله 4، 5، 6، 8 برای موقعیت پایین تر.
B. ارتباطات پورت شبکه
1. موقعیت بالا و موقعیت پایین را می توان با اینترنت، LAN یا WAN متصل کرد.

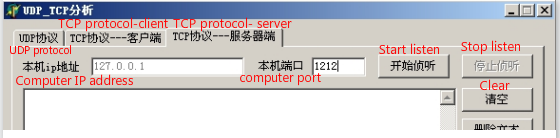

2. باز کردن نرم افزار TCP_tester در موقعیت پایین، TCP سرور را انتخاب کنید، صفحه نمایش را به صورت زیر:
تصویر 1
پورت کامپیوتر را به عنوان 1212 اصلاح کنید، روی "ستاره گوش دادن" کلیک کنید، نمایش داده شده در زیر:
تصویر 2
3. محتوای شبکه را در موقعیت پایین تر بکشید. روی "متن" کلیک کنید، گزینه "فعال کردن متغیر متن" را انتخاب کنید، روی "افزودن" کلیک کنید، اتصال TCP / IP را انتخاب کنید، نمایش به صورت زیر:
تصویر 3

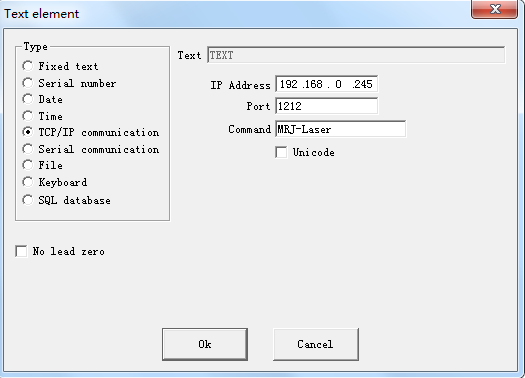

پیکربندی را با توجه به آدرس IP موقعیت بالا تغییر دهید، پورت را به عنوان "1212" تغییر دهید، نظم را تغییر دهید، صفحه نمایش را به صورت زیر تغییر دهید:
تصویر 4
روی "Ok" کلیک کنید، نمایش داده شده در زیر:
تصویر 5
4. بر روی "علامت" کلیک کنید، صفحه نمایش موقعیت پایین را به صورت زیر مشاهده کنید. اگر فوری به عنوان اتصال به موفقیت، بنابراین می تواند بندر برای هر دو موقعیت بالایی و موقعیت پایین را تغییر دهید.
تصویر 6
5. موقعیت بالا مانند زیر نشان داده می شود، آدرس IP، پورت و دستور را نمایش می دهد.
تصویر 7
محتوای مارک را وارد کنید، شیء را انتخاب کنید. (این IP و پورت برای موقعیت پایین است.)
تصویر 8
بعد از کلیک بر روی «تحویل داده ها»، متوجه خواهید شد که موفقیت آمیز بوده است.
تصویر 9
6. در این زمان، موقعیت پایین تر محتوای دریافت شده علامت گذاری می شود و فوری ناپدید می شود و سپس به عنوان فرمان نمایش داده می شود.
تصویر 10
گام 2، 5 برای موقعیت بالایی، مرحله 3، 4، 6 برای موقعیت پایین.
روش ارتباطی نرم افزار مارک JCZ دارای اطلاعات حافظه پنهان نیست و اطلاعات بازگشتی ندارد. اگر به روش ارتباط پیچیدهتر یا ایمن نیاز دارید، پیشنهاد می کنیم برنامه ارتباطی خود را از طریق کتابخانه توسعه ثانوی ویرایش کنید با استفاده از کتابخانه توسعه ثانویه برای کنترل ارتباط مارکینگ برای رسیدن به داده ها.
