محاسبه اندازه نقطه جوش لیزری و زاویه واگرایی

فرآیند توسعه، انتخاب و راه اندازی فرآیند لیزر همیشه شامل اندازه نقطه فوکوس اولیه، اندازه نقطه خارج از فوکوس، طول رایلی، زاویه واگرایی و سایر محاسبات و همچنین نیاز به ارزیابی عملکرد لیزر بر اساس پارامترهای لیزر، لیزرهای مختلف برای انجام مقایسه، و همچنین برخی از محاسبه چگالی انرژی، امروز برای انجام یک خلاصه ساده، و همچنین انجام غربالگری، به طوری که هر کس می تواند.

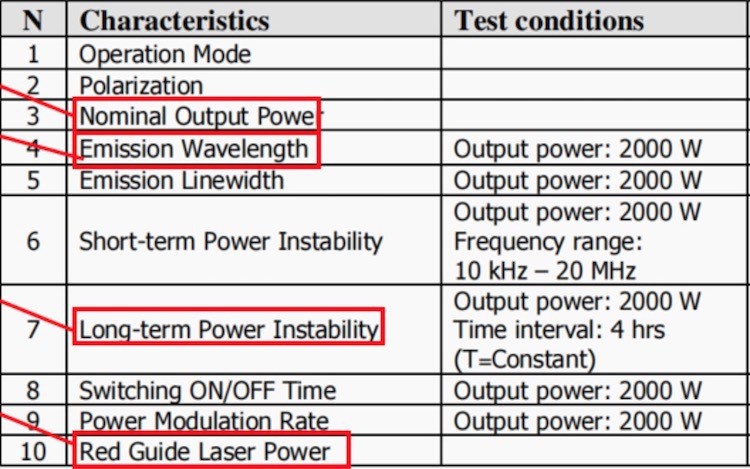

ابتدا چند مورد از مهم‌ترین پارامترهای عملکرد لیزر وجود دارد:

info-750-469

به عنوان طرفی که از لیزر استفاده می کند، لیزر به طور کلی نگران پارامترهای فوق است:



1، قدرت خروجی، به طور کلی با برچسب حداکثر توان خروجی، مشترک 2000W، 3000W، 4000W، 6000W، و غیره، طراحی کلی لیزرها دارای افزونگی هستند، حداکثر توان خروجی بیشتر از توان خروجی ده ها یا حتی چند صد خواهد بود. W;



2، طول موج لیزر، به طور کلی بین 1060-1080nm، این است که عمدتا برای مواد مختلف انتخاب نرخ جذب لیزر از لیزرهای طول موج مختلف، مانند نور آبی (450nm)، نور سبز (532nm).



3، پایداری قدرت به طور عمده به محدوده نوسان قدرت بستگی دارد، به طور کلی 1٪ -3٪، برخی از تولید کنندگان نیز برچسب نادرست، شما نیاز به استفاده از یک متر قدرت در قدرت گرادیان از نور برای آزمایش آن.



در اینجا تمرکز اصلی بر روی کیفیت پرتو این نشانگر: حالت تک با برچسب M2. و چند حالته با برچسب BPP، این دو پارامتر پارامترهای اصلی لیزر هستند، پرتو لیزر عامل M2 پرتو را در زاویه واگرایی پرتو معین تحت درجه فوکوس محدود می‌کند، و زاویه واگرایی معمولاً توسط دیافراگم عددی لنز فوکوس است. محدودیت ها.



ضریب کیفیت پرتو به همراه توان لیزر، چگالی انرژی (روشنایی) پرتو لیزر را تعیین می‌کند و M{0}} مقدار یک توزیع کامل انرژی گاوسی در پرتو است، هر چه نزدیک‌تر باشد. کیفیت پرتو به 1 است، هر چه انرژی کیفیت پرتو به توزیع گاوسی نزدیک‌تر باشد، و هرچه پرتو روشن‌تر باشد، چگالی انرژی بالاتر است (انرژی در یک پرتو کوچک‌تر جمع می‌شود). (θ0) و طول موج (λ) از رابطه بین محاسبه معکوس نیز می تواند مورد استفاده قرار گیرد به M2، محاسبه زاویه واگرایی، اندازه نقطه کانونی، و غیره، BPP یکسان است.



محاسبه زاویه واگرایی:



θ برای نیم زاویه واگرایی لیزر (واحد رادیان، mrad، 1 mrad=0.057 درجه)، λ برای طول موج لیزر (1060-1080، بسته به پارامترهای لیزر)، ω0 برای شعاع کمر پرتو لیزر (شعاع نقطه کانونی)، M2 برای فاکتور کیفیت پرتو، 2ZR برای طول ریلی، لیزرهای تک حالته عموماً به عنوان کیفیت پرتو برای M2 شناخته می شوند، BPP M2 می تواند ابتدا لیزرهای چند حالته را محاسبه کنید، و سپس زاویه واگرایی را محاسبه کنید، از زاویه واگرایی می توان برای محاسبه اندازه نقطه زمانی که خارج از فوکوس است استفاده کرد.



کاربرد کلی لیزر معمولی، سر لیزر QBH است که در سر جوش یا سر گالوانومتر قرار می گیرد، در این زمان از فرمول زیر می توان برای محاسبه سریع و آسان اندازه نقطه کانونی استفاده کرد: D قطر است، f فاصله کانونی است. مسیر نوری فضای خالی برای این فرمول اعمال نمی شود.

info-750-648

آینه ارتعاشی با استفاده از فرمول بالا، f فاصله کانونی لنز فوکوس، D قطر هسته فیبر و d قطر نقطه کانونی است.



محاسبه عمق فوکوس:



عمق کانونی، اصطلاح فنی طول ریلی نیز نامیده می شود، زمانی که شعاع لکه کمر پرتو لیزر ω{{0}} به √2ω0 افزایش می یابد که فاصله انتقال پرتو z، که به عنوان طول ریلی، عمق کانونی شناخته می شود. 2 برابر طول ریلی هرچه طول ریلی بیشتر باشد، تیر در قطعه کار جوشکاری، تغییر سطح نقطه کوچکتر است، تغییر چگالی انرژی نیز کوچکتر است، در پوشش نقطه، چگالی توان پایدارتر است. طول جنرال رایلی نسبتا طولانی است، به این معنی که عمق فوکوس نیز طولانی است، به طوری که پس از یافتن فوکوس، مقداری تغییر شکل قطعه کار و همچنین احتمال جوشکاری بالای ضد ماده کم است، زیرا تغییر جزئی در ارتفاع باعث می شود تاثیر زیادی بر چگالی انرژی لیزر نداشته باشد، بلکه تمرکز نیازهای یافتن تمرکز را کاهش می دهد.



بیانیه نهایی: این مقاله فقط برای محاسبه ساده ساده مناسب است و مقدار دقت نوری دارای اختلاف خاصی است، فقط برای توسعه فرآیند و استفاده از اشکال زدایی. با توجه به اینکه من کلاس اپتیک نیستم، خودآموز "اصل لیزر"، اجتناب ناپذیر است که سوء تفاهم از جانبداری، مانند نامناسب وجود داشته باشد، از شما کارشناسان، ارشد و همتایان خواهشمندم راهنمایی بیشتری کنید. و سپس تشکر می کنم شماره عمومی دیگر دارای یک گروه تبادل فرآیند لیزری است که از همکاران برای برقراری ارتباط و پیشرفت با هم استقبال می کند.
